A CONEXÃO AUTOMÁTICA WAGO

chegou para fazer a da sua emenda elétrica perfeita!

A Linha 221 está disponível em diversos modelos para fazer emenda simples ou derivação. São 2 em 1 pois conectam e isolam ao mesmo tempo todos os tipos de fios e cabos, de 0,5 a 6mm². Tem fácil manuseio, possuem tecnologia alemã e são certificados internacionalmente!

Os conectores 221 para fios e cabos de até 6mm² são a escolha ideal para instalações de chuveiros e torneiras elétricas, pois suportam até 41 A!

Neste inverno não deixe o frio te pegar, faça uma instalação fácil, rápida e segura!

Conheça a linha completa de Conexão Automática da WAGO.

Banner Texto Direito - Campanha de Inverno 2022
video
video
video

Para as mais diversas aplicações

Caixa de distribuição ou caixa de passagem; chuveiros (fios de até 6mm²),
rede aérea, luminárias, tomadas, extensões e instalações
elétricas em geral. Veja abaixo:

Instalação Fácil, Rápida e Segura

Veja como é fácil e rápido manusear os conectores da linha 221!
Basta seguir os passos abaixo:

01.

Decape o fio, conforme gabarito
na peça.

02.

Certifique-se de que o tamanho obtido é o ideal, conforme o gabarito.

03.

Abra a alavanca laranja até o final até formar o ângulo de 90º.

04.

Em seguida, insira o condutor no conector e feche a alavanca até o final.

05.

Certifique-se de que o condutor está bem conectado.

06.

Repita os passos anteriores para os próximos condutores.

Linha 221

Emenda elétrica do futuro

Nunca foi tão fácil realizar instalações elétricas.

  • Permite derivações
  • Conecta e isola ao mesmo tempo
  • Fácil manuseio de alavancas
  • Ponto de teste
  • Reutilizável

Disponível nos modelos:

221 INLINE – 2 vias

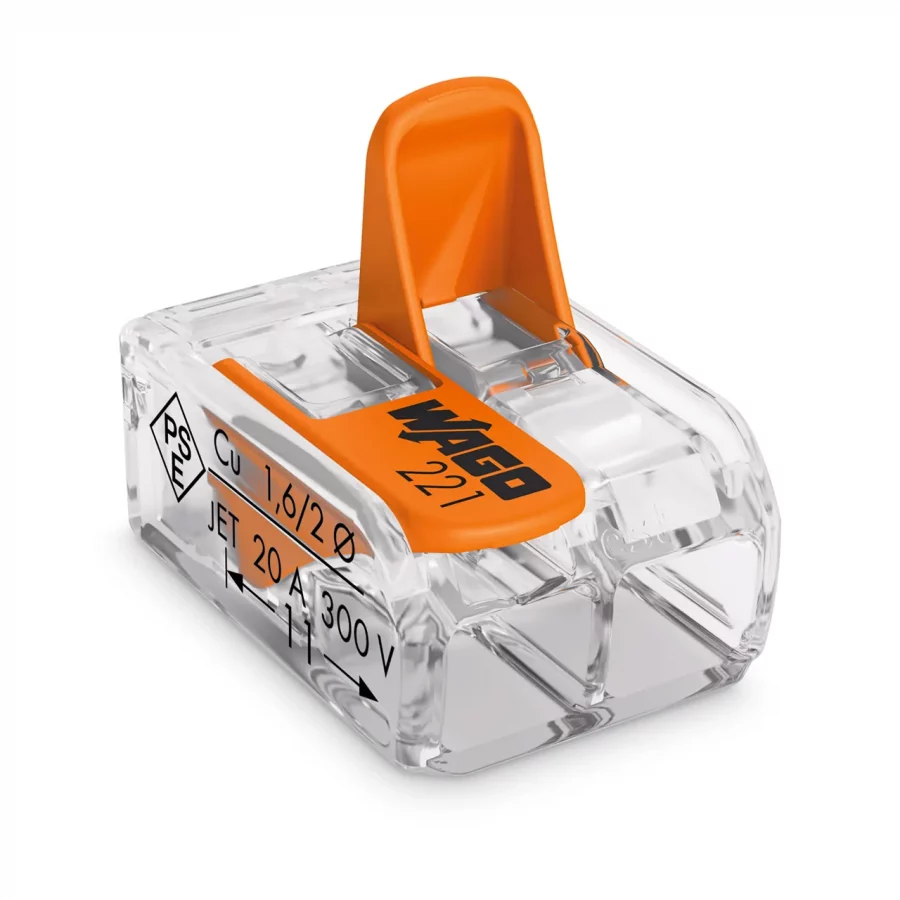

221-412 – 2 vias

221-413 – 3 vias

221-415 – 5 vias

221-612 – 2 vias

221-613 – 3 vias

221-615 – 5 vias

221 INLINE, 221-412, 221-413 e 221-415

Condutores: Flexível 0,14 – 4mm²,
Rígido e Semirrígido 0,2 – 4mm²
Tensão máxima de operação: 450V
Intensidade de corrente elétrica: 32A
Grau de proteção: IP 20*

__________________________________

221-612, 221-613 e 221-615

Condutores: Flexível, Rígido e
Semirrígido 0,5 – 6mm²
Tensão máxima de operação: 450V
Intensidade de corrente elétrica: 41A
Temperatura de operação: até 105°C

Composição: Invólucro de Policarbonato (material auto extinguível) e mola de aço inoxidável cromo-níquel.

Contato elétrico por barra de cobre eletrolítico.

Validade: Indeterminada.

Vantagens da

Conexão Automática

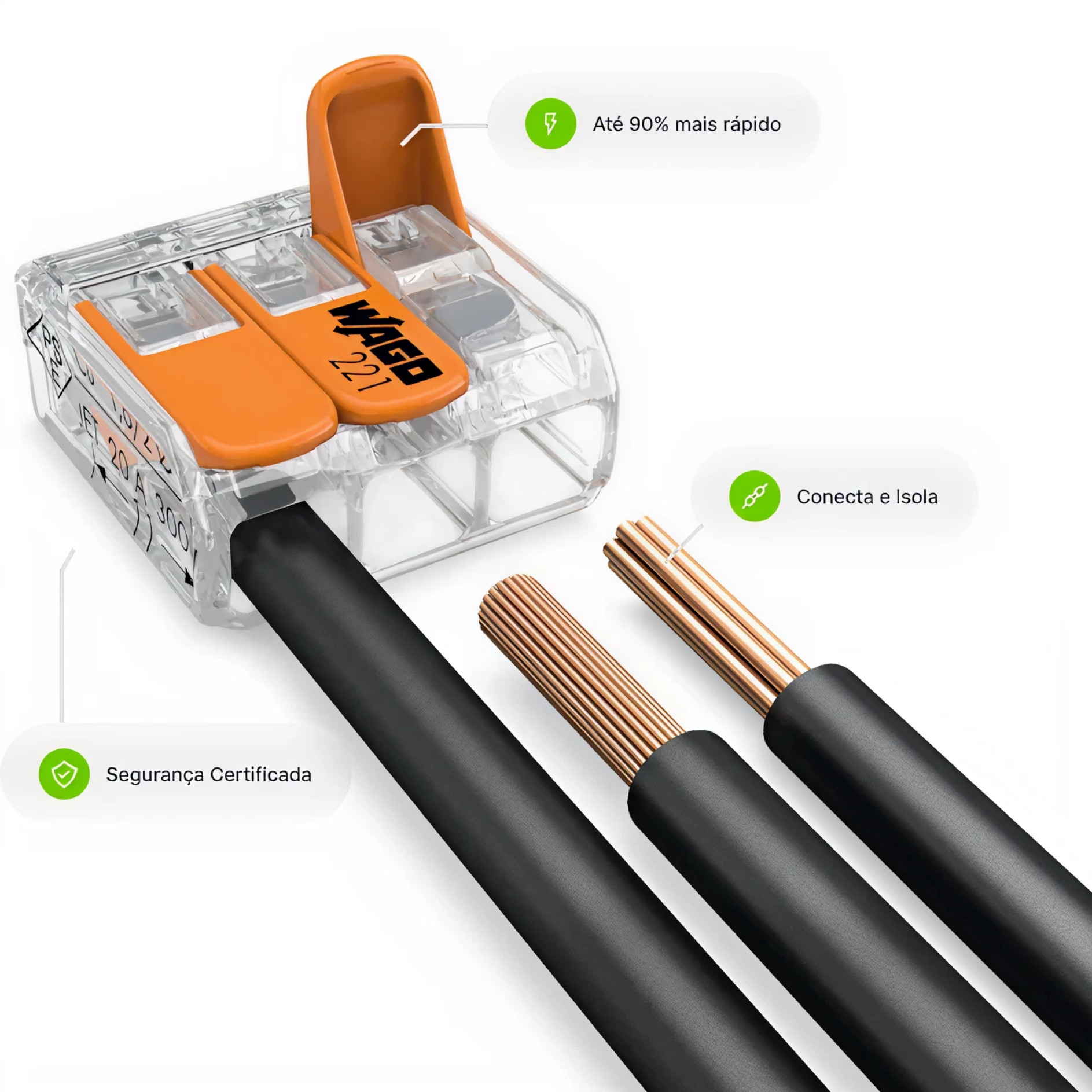

Economize Tempo!

Reduz o tempo de instalação em até 90%

Conecta e isola ao mesmo tempo

Ponto de teste de corrente disponível em todos os conectores

Livre de manutenção, sem parafusos que precisem de reapertos.

Reduza Custos!

Economiza até 50% do investimento total com a Instalação Elétrica

Elimina o uso de solda e estanho nas emendas

Reutilizável

Conexão perfeita: não precisa de mão de obra especializada, extingue o mau contato e a fuga de corrente

Reduz o desperdício de fios e cabos.

Instale com Segurança!

• Produto feito com material autoextinguível que não propaga chamas e não produz fumaça tóxica

• Os plugues macho e fêmea possuem conexão contra inversão de polaridade

Manutenção segura: produtos totalmente isolados, sem partes vivas

Atende as normas NBR5410, NR10 e NR12

Tenha mais Flexibilidade!

Permite derivações e facilitam a conexão de equipamentos em série.

• Podem ser usados em aplicações prediais e industriais

• Resistente a corrosão: Não enferruja

Certificações Internacionais da CONEXÃO AUTOMÁTICA WAGO

Conheça a WAGO

São nove fábricas espalhadas ao redor do mundo, sendo duas no país de origem, a Alemanha, e as demais na Suíça, Polônia, Índia, França, Estados Unidos, China e Japão. E agora, com sede própria no Brasil.

Atendemos aos requisitos das principais certificações Nacionais e Internacionais. Por meio de rigorosos testes em laboratórios próprios, a WAGO desenvolveu, ao longo dos anos, credibilidade e segurança invejáveis pela qualidade e robustez de seus produtos que, além de contribuírem para a segurança de equipamentos e instalações, fornecem aos clientes excelente custo-benefício.

A WAGO está preparada para oferecer o melhor serviço local para os clientes no mundo todo!

Ainda em dúvida sobre por que escolher a Conexão Automática?

Dúvidas Frequentes

1. Qual o custo beneficio em relação a fita isolante?

Enquanto a fita isolante apenas isola a emenda feita de forma manual, a linha 221 WAGO conecta e isola ao mesmo tempo. Você economiza fios e cabos graças ao desencape de apenas 11mm e reduz o tempo de instalação em até 90%.

3. A condutividade elétrica é garantida?

Sim, graças a moderna Tecnologia de Conexão a Mola, a pressão de contato é constante e elimina a fuga de corrente.

5. É preciso estanhar a ponta do cabo ou usar terminais?

Não, pois com a Tecnologia de Conexão a Mola WAGO, o fio condutor é pressionado contra o barramento de corrente numa área de contato pré-definida, sem danificá-lo. A força da mola ajusta-se automaticamente ao tamanho e tipo de condutor inserido e mantém a conexão constante.

2. O conector enferruja?

Não, os produtos WAGO com Tecnologia de Conexão a Mola são resistentes à corrosão em função dos materiais que os compõem. A conexão entre a barra de cobre e o condutor é hermética e não permite a entrada de gases corrosivos e/ou oxigênio.
Tudo isso foi testado e certificado por normas internacionais como “Salt Spray Test TO IEC/EN 60068-2-11”, permitindo o uso da tecnologia de Conexão a Mola WAGO até mesmo em aplicações marítimas onde as conexões ficam constantemente expostas a possibilidade de corrosão.

4. Posso utilizar em chuveiro?

Os conectores podem ser usados em qualquer tipo de instalação elétrica desde que obedeça as características técnicas especificadas.
No caso da linha 221, temos duas opções: 221-412 para instalação de chuveiros de até 32A, para fios e cabos de até 4mm² e o novo 221-612, para instalação de chuveiros de até 41A, para fios e cabos de até 6mm².
